CARA INSTALASI INVERTER WEG CFW 08

    Sangat penting untuk mengetahui bagaimana cara instalasi dan configurasi inverter.mulai dari pemasangan pushbotom,variable resistor,switch no/nc dan manual program



 Untuk input ac 220v/380v adalah L1,L2,L3 dan untuk output inverter adalah U,V,W ke motor pengerak/ dinamo..untuk pemasangan input motor bisa mengunakan koneksi star/delta sesuai yang kita inginkan

   Apasih yang di maksut star / delta pada motor simbol segitiga dan huruf Y

terminal yang ada pada motor induksi 3 phasa, biasanya motor induksi 3 phase mempunyai terminal enam titik, pada gambar 1 setiap terminal diberi nama dengan urutan U1, V1, W1 pada deret pertama dan W2, U2, V2 pada deretan kedua.Ada juga yang memberikan simbul terminal dengan nama berbeda tapi susunan tetap sama, perhatikan gambar 2, deret pertama U, V, W dan deret kedua Z, X, Y, kenapa disusun sedemikian rupa ? supaya memudahkan untuk melakukan sambungan STAR Gambar2ataupun DELTA. Apa yang dimaksud pada simbul-simbul pada terminal tersebut ? Kalau kita ukur dengan OHM meter akan terjadi sambungan antara U1-U2, V1-V2, W1-W2 atau antara U-X, V-Y, W-Z dengan nilai Ohm yang hampir sama, Ini menunjukan Resistan dalam lilitan masing-masing phasa. Untuk mengetahui baik tidaknya kondisi motor, perlu juga pengukuran antara phasa dengan phasa dan antara phasa dengan body, jika terjadi sambungan maka dipastikan kondisi motor tidak baik/rusak.
                 Bagaimana cara membuat sambungan STAR dan DELTA ?
 Sambungan STAR disusun dengan menyambungkan terminal X, Y, Z ( atau U2, V2, W2) menjadi satu titik.supley listrik 3 phasa diberikan melalui terminal U1 V1 W1. Biasanya sambungan STAR jika motor akan diberikan supley tegangan yang lebih tinggi. Sedangkan untuk mendapat untuk mendapatka motor dengan supley tegangan yang lebih rendah menggunakan sambungan DELTA (Δ), sambungan ini didapat dengan cara menyambungkan terminal U1-W2, V1-U2, W1-V2.
          Lihat Gambar 4, supley listrik di berikan pada ke tiga titik sambungan tersebut.STAR DELTA
Sebelum melakukan sambungan  STAR atau DELTA (Δ), perhatikan terlebih dahulu Name Plate motor tersebut. Misalnya jika suatu motor pada name plate tertulis Δ/220V, artinya bahwa pada tegangan supley 220VAC, 3 phasa motor tersebut harus disusun sambungan DELTA (Δ). Jika disusun dengan sambungan STAR(Y) maka tegangan yang sesuai adalah 380V.
Bagaimana cara menentukan tegangan kerja pada sambungan STAR (Y) dan sambungan DELTA (Δ) ? untuk menentukan tegangan kerja pada motor induksi 3 phasa, pertama pelajari name platebiasanya tertulis tegangan kerjanya. Dan hubungan antara sambungan STAR (Y) dan sambungan DELTA (Δ) mengikuti Persamaan (formula) berikut ini :
V(STAR) = V(DELTA) x √3 ; dimana : V(STAR) = Tegangan sambungan STAR dan V(DELTA) = Tegangan sambungan DELTA
misalnya jika pada name plate diketahui bahwa tegangan pada sambungan delta 380 Volt maka dengan persamaan diatas dapat kita ketahui tegangan sambungan STAR adalah :
V(STAR) = V(DELTA) x √3
               = 380 Volt x √3
               = 658,2 Volt
 untuk kesimpulanya adalah rangkaian star untuk putaran awal/putaran pelan delta adalah utuk putaran kencang

 input pemasangan potensio variable pada inverter
INPUT
 5 adalah com/ negatif
 6 adalah input positif AI1
 7 tegangan +10 vdc
konfigurasi potensio untuk mengontrol speed
 cek parameter p000 (parameter access) tekan oke di rubah menjadi 5
tekan p221 (frequensi local reference) tekan oke rubah parameter 0 menjadi 1 untuk mode potensio
tekan p222 (frequensi remote reference) tekan oke rubah parameter 1 untuk aktivasi AI1
tekan p133 (minimum frequensi) tekan oke set 5 low speed 5hz/rubah frequensi sesuai yang kita inginkan
tekan p134 (maximum frequensi) tekan ok 50 untuk potensio 50hz/set sesuai yang kita inginkan
tekan p233 (analog input dead zone) tekan oke set 0vdc minimum speed dan 10vdc untuk maksimal speed
tekan p235 (analog input AI1 function) tekan oke set 0 untuk enable 0vdc-10vdc cek display switch jika off

       instalasi konfigurasi untuk star forward dan star reverse(putaran kanan dan putaran kiri)
1 DI1 kabel no 1
2 DI2 kabel no 2
5 COM/NEGATIF kabel no 3

      instalasi star/stop switch dan forward/reverse


1DI1 jumper menuju com/kabel no 1
2 DI2 kabel no2
4 DI4 kabel no 3
5 COM/NEGATIF kabel no 1

    instalasi control star/stop dengan mengunakan pushbotom dan forward/reverse

1 DI1 kabel no 2
2 DI2 kabel no 3
4 DI4 kabel no 4
5 COM/NEGATIF kabel no 1

    jika terjadi kesalahan program kita bisa mengunakan program auto
tekan p000 rubah parameter 0 menjadi 5 tekan ok
tekan p202 (control mode) tekan oke rubah parameter 0 menjadi 2 untuk enable
tekan p408 (run self-tuning) tekan oke rubah parameter 0 menjadi 1 utuk self-tuning .tunggu hingga selesai tuning dan membutuhkan skita 10mnit.

   cek parameter
p000 (parameter acces)
p100 (acceleration time/detik) 0-5
p101 (deceleration time/detik) 0-10
p133 (minimum frequens/hz) 0-55/0-66
p134 (maximum frequensi/hz)55/66
p202 (control mode)
p399 (rated motor efisiensi) 71.00%
p400 (rated motor voltage) 230v/380v
p401 (rated motor current) 3.34 amps
p402 (rated motor speed) 1430 rpm/menit
p403 (rated motor frequensi) 50.00hz
p404 (rated motor power) jumlah kw/hp pada inverter
p407 (rated motor power factory) 0.75

  Sampai di sini semoga bermanfaat waalaikum salam wr wb

MEMBONGKAR PLC MOLER 621 DAN 620 DAN INVERTER OMRON 303 JV-AB 007

                   Hay asalamualaikum
Saya akan membahas alat alat yang di gunakan PLC dan INVERTER saya memakai merek moler dan omron untuk contohnya.semua alat2 elektronik hampir sama walaupun mereknya berbeda yang membedakan jenis type ic yang di pakai sama penempatan icnya.

  ini plc moler 621 tampak depan
Lepas casingnya
1 input PLC
2 output PLC
3 socket driver LCD
4 dioda power suplay PLC/input PLC 24v dc
5 IC driver output 24v dc
6 IC driver input PLC
7 IC 7805 suplay IC CPU PLC
8 socket program eprom to PC/LEPTOP
9 socket to PLC moller 620
1 ic cpu plc
2 ic eprom
3 Socket driver LCD
4 Ic driver power suplay
5 socket program eprom to PC/LEPTOP

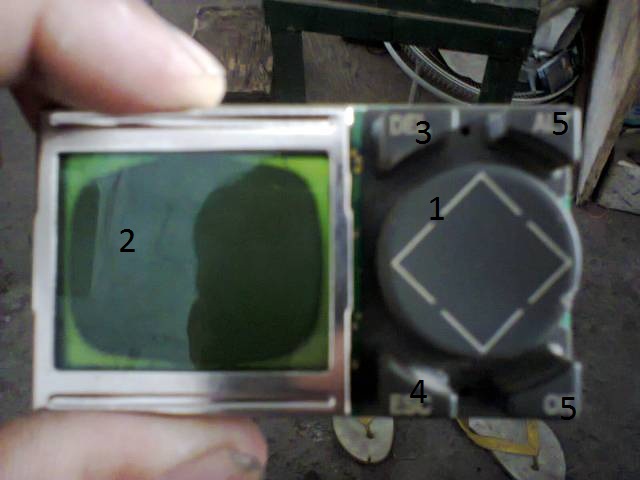

1 tombol navigasi
2 LCD
3 delete
4 esc
5 ok
6 alt

INVERTER OMRON

tampak depan

1 input AC 220v
2 elco 400v tegangan power suplay
3 elco 300v tegangan output dc
4 output inverter 3 phasa utuk suplay ke motor pengerak/dinamo
5 relay input ic power inverter ke elco dc
6 trafo power suplay
7 socket ic power inverter
8 socket kabel flexibel to kypet
9 socket kabel power to lcd
1 lcd
2 push bottom kypad
3 led
4 relay no.nc input or output frequensi
5 variable resistor/potensio variable untuk mengontrol frequensi

1 input kabel flexibel to kypet
2  input socket kabel power to lcd
3 ic driver lcd

1 ic power inverter ini adalah ic modulasi
2 pendingin/body colling
  Cukup samapi di sini mudah mudahan bermanfaat,maaf kalau ada salah penulisan kata saya minta maaf terimakasih...












Jumat, 12 Agustus 2016

MENGENAL PLC(PROGRAMMABLE LOGIC CONTROLLER)

Asalamuaalaikum wr wb
 Plc(programmable logic controler) adalah sebuah alat elektronik yang terdiri dari sebuah relay yang memiliki input dan output masing-masing.relay tersebut bisa di kontrol oleh sebuah program sesuai yang kita inginkan seperti mengontrol timer,temperatur,tekanan presure/angin dll dan semua itu juga membutuhkan alat penunjang yang lainya agar bisa beroprasi dengan baik dan maksimal.
  plc mempunyai input autput yang berbeda-beda di mulai dari 24v dc sampai 220v ac.plc mempunyai 2 jenis ada yg memakai relay transistor ada jg yang memakai relay jenis mechanik magnetic,biasanya yang memakai relay transistor minimum teganganya adalah 12vdc sampai 30vdc jika tegangan berlebih bisa merusak komponen sedangkan plc yang memakai mechanik magnetic minimum tegangan bisa 12 vdc sampai 220v ac untuk output plcnya.
 plc mempunyai prossesor dan memory eprom tersendiri untuk menyimpan data yang kita kontrol lewat pemrograman secara manual/memakai kypad dan juga bisa secara download,copy paste lewat pc atau leptop dengan mengunakan kabel data.Plc sangat berperan penting untuk mengontrol sebauh mesin industri dan plc juga bisa di gabungkan dengan inverter,proximity sensor,counter timer dan alat-alat penunjang lainya.


   Di atas adalah gambar plc moller 621 dan moller 620
ini adalah COUNTER TIMER
  Alat ini mempunyai cara kerja yang hampir sama dengan PLC,mempunyai input output relay NO dan NC.fungsi alat conter adalah untuk menghitung banyaknya putaran atau panjang dengan mengunakan bantuan proximity sensor.
proximity sensor mempunyai 2 jenis PNP(positf negatif positif) dan NPN (negatif positif negatif)
    Sampai di sini dulu ya sob.lain kali saya akan membahas cara pemprograman plc dan inverter.dan alat2 hardwere yang di gunakan inverter dan plc.terimaksih semoga bermanfaat.



Kamis, 11 Agustus 2016

MENGENAL ALAT ALAT INDUSTRI SPERTI INVERTER DAN PLC(PROGRAMABLE LOGIC CONTROL)

Asalamualaikum teman-teman,maaf saya baru update lagi ne sibuk banget masalah pekerjaan,kali ini saya ingin membahas tentang INVERTER dan PLC.mungkin kalian sudah pada tahu apa itu inverter apa itu plc,yang belum tahu kali ini saya akan mengulas tetang alat tersebut.skedar share pengalaman siapa tahu ada manfaatnya.banyak merek2 terkenal sperti ALEN BRANDLEY/ABB,TELEMATIQUE,TOSHIBA,DLL .inverten sudah lama di pakai di mesin2 industri semenjak zaman penjajahan seperti di pembuatan mesin tenun,spinning,twisting,bahkan dulu sudah mengenal pemograman walaupun msih mengunakan sytem dos

pertama-tama saya akan mengulas tentang inverter
 Pengertian Inverter secara dasar yaitu suatu alat atau rangkaian komponen yang berfungsi membalik tegangan DC menjadi AC, kebalikan dari inverter yaitu rectifier (AC to DC). Dalam dunia industri sendiri inverter dipakai untuk mengontrol kecepatan putaran motor induksi AC sehingga inverter biasa disebut dengan Variable Speed Drive. Dalam sebuah modul/alat inverter sendiri di lapangan sudah secara komplit sehingga pengertian inverter menjadi mengubah input motor (listrik AC) menjadi DC dan kemudian dijadikan AC lagi dengan frekuensi yang dikehendaki sehingga motor dapat dikontrol sesuai dengan kecepatan yang diinginkan...kegunaan inverter adalah untuk mengontrol frequensi putaran kecepatan motor pengerak yang kita sebut dengan bahasa belandanya adalah DINAMO,kata dinamo mungkin sudah tidak awam lagi bagi kalian,di mesin-mesin produksi alat industri yang berjalan otomatis biasanya memakai alat inverter untuk menjalankan motor pengerak.Kita sebagai anak indonesia harus sedikit/banyak tahu tentang alat industri.
   inverter pun bervariasi mempunyai output dan input masing2,mulai dari 0,75kw/1hp 2kw,4kw,5kw bahkan sampai motor besar 30hp..tergantung penyesuaian dan kebutuhan pemasangan sebuah mechanic mesin.
ini ada contoh gambar penampakan inverter
inverter ini memiliki input output yang bisa kita atur sendiri dan mempunyai program yang bervariasi isi program/ menu biasanya meliputi ACC(acceration) DEC(deccelaration) FRQ(frequency) ST1,ST2,ST3(max speed frequency)bahkan bisa mengatur pengeluaran HZ sebuah motor yg kita tahu di indonesia kita memakai tegangan 50hz.jadi jika kita salah memprogram motor bisa hangus/fail.

ini adalah CONTACTOR/brecker motor pengerak..contactor adalah alat yang berguna untuk brecker/ncb motor pengerak otomatis yang di gerakan oleh sebuah magnetic bertegangan meliputi 24v dc,220v ac,380v ac,600v ac.contactor mempunyai input NC dan NO yang bertugas sebagai swit relay

ini yang kita sebut dengan trip ahmper motor,alat ini bertugas utuk memutus tegangan jika terjadi konsleting sebuah motor.karna mempunyai input NO dan NC untuk scuritynya jika terjadi kesalahan/trouble pada sebuah rangkaian motor pengerak.alat ini mempunyai tugas yang sama persis seperti CONTACTOR.
ini adalah pusbutom/swit on off mempunyai input output NO dan NC



di atas adalah rangkaian sederhana dan mengabungkan tugas contactor,trip ahmpere dan pushbutom


 di atas adalah simbol input dan output inverter

 Untuk catatan pemilihan inverter yang benar tentunya dengan memperhatikan spesifikasi dari motor serta keperluan dalam pemakaian inverter itu sendiri. seperti dengan memperhatikan daya motor, tegangan motor, frekuensi motor. contohnya anda memiliki motor 3 phase 3KW, maka anda perlu menggunakan inverter dengan spesifikasi daya diatas 3 kw seperti 3,2 kw atau 3,3 kw dan tentunya tegangan keluaran dari inverter harus sama dengan tegangan motor. sebenarnya anda juga bisa menggunakan inverter dengan daya 3 kw untuk motor 3 kw tapi dengan syarat anda menggunakan motor tersebut dengan beban yang kecil atau dengan kata lain motor tidak digunakan dengan daya maksimal. Jadi penting untuk mengetahui arus pada motor saat dijalankan dengan beban, untuk settingan ampere pada inverter sebagai proteksi motor, serta untuk menghitung daya beban yang berguna dalam pemilihan inverter. Pemilihan inverter dengan mendekati daya motor akan lebih efisien daripada memilih inverter jauh diatas dari daya motor

untuk PLC kita lanjutkan lain hari ya sudah malam terimakasih semoga bermanfaat..asalamualaikum wr wb


Kamis, 11 Desember 2014

SETTING PC ROUTER DENGAN MIKROTIK SEBAGAI GATEWAY DAN WEB PROXY KONEKSI MENGGUNAKAN ADSL SPEEDY

SETTING PC ROUTER DENGAN MIKROTIK SEBAGAI GATEWAY

DAN WEB PROXY KONEKSI MENGGUNAKAN ADSL SPEEDY

LAN —> Mikrotik RouterOS —> Modem ADSL —>         INTERNET

  1. Tahap instalasi Mikrotik Router OS

Tahap Memulai Instalasi:

Nyalakan PC kemudian masuk ke BIOS di PC tersebut dan ubah first bootnya ke Cd Rom setelah itu tekan F10 lalu ketik “Y” atau “ok”. Setelah itu maka PC akan me reboot dan tunggu loading di Mikrotik yang akan di Instal
Kemudian akan muncul paket yang perlu di install pada Mikrotik tersebut dan pilih paket sesuai dengan kebutuhan yaitu paket untuk Router dan Radio maka menu yang di ambil adalah sebagai berikut :

=>System
=>Ppp
=>Dhcp
=>Advance tools
=>Ntp
=>Routerboard
=>Routing
=>Rstp-Bridge-Port
=>Security
=>Wireles

Kemudian Tunggu sampai instalasi selesai sampai ada komentar minta reboot lalu keluar kan Cd dari Cd Rom setelah itu tekan Enter maka akan komputer akan restart sendirinya.
Setelah komputer restart tunggu cek penginstalan sampai ada komentar no error found. Setelah selesai pengecekan masuk ke mikrotik tersebut dengan login default yaitu admin dan tanpa password langsung saja enter
Kemudian cek hasil Instalasi yang dilakukan dengan cara mengetik system package print lalu I maka akan keluar hasil instalasi tersebut lalu cek kembali untuk mencegah apakah ada paket yang corrupt atau tidak di hasil instalasi dengan cara ketikan system check-instalation enter maka dia akan mengecek hasil insatalasi tersebut ada yang corrupted atau tidak. Lalu shut down dengan cara mengetikan I enter “Y” untuk pilihan “YES” “N” untuk pilihan “No” maka instalasi selesai.


  1. Cara seting Mikrotik Router OS

Dalam cara seting di Mikrotik router Os, terdapat 2 jenis, yaitu
  1. Masquerade
  2. Src-Nat
Teetapi di sini saya akan menjelaskan menjelaskan set dengan Src-nat, dikarenakan lebih mudah apa bila nantinyaa akan di buat Proxy.

èMembuat Router dengan langsung di ketik di dalam mikrotik atau telnet ke IP mikrotik yang telah ada,

ð  LAN card
Sebelum membuat router, pastikan dalam Pc router ter sedia 2 Lan card ethernet kabel atau 1 Lan ethernet dan satu lan Wireles(sesuai kebutuhan), dan yang akan di bahas di sini adalah yang menggunakan 2 lan ethernet kabel, karena cara seting nya dengan wireles berbeda, maka kita belajar dari yang lebih mudah dahulu.
Cek Ethernet Card atau LAN Card
#interface print
Flags: X – disabled, D – dynamic, R – running
# NAME TYPE RX-RATE TX-RATE MTU
0    R       ether1  ether 0 0 1500
1   R       ether2 ether 0 0 1500

Mengganti nama ether1 dan ether2 menjadi modem dan lan
/interface
set ether1 name=modem
set ether2 name=lan
keterangan:
ether1 diganti nama (interface) menjadi modem (koneksi dari dan ke modem)
ether2 diganti nama (interface) menjadi lan (koneksi dari dan ke jaringan LAN)
tujuannya biar mudah di ingat gak ada pengaruh ke akses-nya


Setelah melakukan login admin pada Mikrotik router dan cek paket Instalasi tadi, kemudian lakukan lahl cek Lan card yang terpasang pada Lan yang terpasang pada motherBoard dengan cara mengetikan Interface ethernet lalu print,, lihat gambar.

Untuk LAN, kita pake kelas C, dengan network 192.168.50.0/24. Untuk Mikrotik RouterOS, kita perlu dua ethernet card. Satu (ether1 – 192.168.1.2/24) untuk sambungan ke Modem ADSL dan satu lagi (ether2 – 192.168.50.1/24) untuk sambungan ke LAN. Untuk Modem ADSL, IP kita set 192.168.1.1/24.
Sebelum mengetikkan apapun, pastikan Anda telah berada pada root menu dengan mengetikkan “/”
Set IP untuk masing²ethernet card
ip address add address=192.168.1.2/24 interface=ether1 (Modem)
ip address add address=192.168.50.1/24 interface=ether2 (LAN)
Untuk menampilkan hasil perintah di atas ketikkan perintah berikut:
ip address print

Kemudian lakukan testing dengan mencoba nge-ping ke gateway atau ke komputer yg ada pada LAN. Jika hasilnya sukses, maka konfigurasi IP Anda sudah benar
ping 192.168.1.1
ping 192.168.0.10
Menambahkan Routing
ip route add gateway=192.168.1.1 (PC Router me-gateway ke Modem)

Setting DNS
ip dns set primary-dns=202.134.1.10 allow-remote-requests=yes
ip dns set secondary-dns=202.134.0.155 allow-remote-requests=yes
DHCP (DynamicHost Configuration Protocol)
Karena alasan supaya praktis, temenku pengin pake DHCP Server. Biar klo tiap ada klien yang konek, dia ga perlu setting IP secara manual. Tinggal obtain aja dari DHCP Server, beres dah. Untungnya Mikrotik ini juga ada fitur DHCP Servernya. Jadi ya ga ada masalah..
Membuat IP Address Pool
ip pool add name=dhcp-pool ranges=192.168.50.2-192.168.50.15 (range untuk 14 Host/client)
Menambahkan DHCP Network
ip dhcp-server network add address=192.168.50.0/24 gateway=192.168.50.1 dns-server=202.134.1.10,202.134.0.155
Menambahkan Server DHCP
ip dhcp-server add name=DHCP_LAN disabled=no interface=ether2 address-pool=dhcp-pool
Sekarang coba lakukan testing dari komputer klien, untuk me-request IP Address dari Server DHCP. Jika sukses, maka sekali lagi, settingannya udah bener
ip firewall nat add chain=srcnat action=masquerade out-interface=ether1 src-address=192.168.50.? (alamat client yang dapat ip dari dhcp)
Karena koneksi ini menggunakan Speedy dari Telkom, maka DNS yg aq pake ya punya Telkom. Setelah itu coba Anda lakukan ping ke modem (192.168.1.1) atau kalau sambungan ke internet connect ping ke yahoo.com misalnya:
ping
http://www.yahoo.com
Jika hasilnya sukses, maka settingan DNS sudah benar
Source NAT (Network Address Translation) / Masquerading
Agar semua komputer yg ada di LAN bisa terhubung ke internet juga, maka Anda perlu menambahkan NAT (Masquerade) pada Mikrotik.
Sekarang coba lakukan ping ke yahoo.com dari komputer yang ada di LAN
ping yahoo.com
Jika hasilnya sukses, maka setting masquerade sudah benar
Jika client sudah dapat IP address, untuk melakukan setting IP WEB PROXY , maka download terlebih dahulu MICROTIC WINBOX nya.. dengan memasukan alamat (address) ip PC Router di Browser (Mozila atau Internet Explore) di Client.
Lakukan download Winbox nya secara otomatis ada pada Dexktop Windows Client.
Jalankan lah Winbox yang sudah berada di Desktop Client dan Login lah ke PC Router dengan nama user admin tanpa password
Lakukan Instalasi Web Proxy dengan Winbox sebagai berikut :

1. Login ke Mikrotik via WinBox
2. Pilih Menu IP kemudian Pilih Web Proxy
3. Klik menu Settings
5. Kemudian Klik Enable
6. Untuk memblokir situs klik tanda PLUS
7. Pilih menua IP kemudian pilih Firewall
9. Add NAT Rule
10. Pada kolom In. Interface isikan ether ang kamu pake
11. Pilih tab Action
12. Buat seperti gambar kemudian klik Apply dan OK
Dah selesai donk
Sekarang silahkan di coba proxynya
Semoga berhasil
Setting web Proxy (transparent)(Scrift)
/ip web-proxy
set enabled=yes
set hostname=proxywarnetku
set transparent-proxy=yes
set cache-administrator=admin@warnetmu
Keterangan :
settingan web proxy yang lain menggunakan default bawaan mikrotik.
hostname=hostname dns atau ip address web proxy
cache-administrator=email admin yang bisa dihubungi ketika proxy error, yang akan ditampilkan pada browser client ketika proxy error.
Setting redirect ke proxy
/ip firewall nat
add chain=dstnat protocol=tcp dst-port=80 action=redirect to-port=3128
keterangan :
Redirect digunakan untuk membelokkan/memaksa koneksi port 80 (www/web) dari client ke port 3128 default-nya web proxy mikrotik, jadi semua request client yang menggunakan port 80 (www/web) akan di belokkan ke web proxy mikrotik.
Memonitor web proxy
/ip web-proxy
monitor interval=1
keterangan :
memonitor penggunaan web proxy mikrotik dengan interval waktu 1 detik
SETTING MIKROTIK ADSL SPEEDY
oleh: Yudha Dewantoro
Sebelumnya saya gambarkan dulu skema jaringannya:
LAN —> Mikrotik RouterOS —> Modem ADSL —> INTERNET
Untuk LAN, kita pake kelas C, dengan network 192.168.0.0/24. Untuk Mikrotik RouterOS, kita perlu dua ethernet card. Satu (ether1 – 192.168.1.2/24) untuk sambungan ke Modem ADSL dan satu lagi (ether2 – 192.168.0.1/24) untuk sambungan ke LAN. Untuk Modem ADSL, IP kita set 192.168.1.1/24.
Sebelum mengetikkan apapun, pastikan Anda telah berada pada root menu dengan mengetikkan “/”
Set IP untuk masing²ethernet card
ip address add address=192.168.1.2/24 interface=ether1
ip address add address=192.168.0.1/24 interface=ether2
Untuk menampilkan hasil perintah di atas ketikkan perintah berikut:
ip address print
Kemudian lakukan testing dengan mencoba nge-ping ke gateway atau ke komputer yg ada pada LAN. Jika hasilnya sukses, maka konfigurasi IP Anda sudah benar
ping 192.168.1.1
ping 192.168.0.10
Menambahkan Routing
ip route add gateway=192.168.1.1
Setting DNS
ip dns set primary-dns=202.134.1.10 allow-remote-requests=yes
ip dns set secondary-dns=202.134.0.155 allow-remote-requests=yes
Karena koneksi ini menggunakan Speedy dari Telkom, maka DNS yg aq pake ya punya Telkom. Silahkan sesuaikan dengan DNS provider Anda.
Setelah itu coba Anda lakukan ping ke yahoo.com misalnya:
ping yahoo.com
Jika hasilnya sukses, maka settingan DNS sudah benar
Source NAT (Network Address Translation) / Masquerading
Agar semua komputer yg ada di LAN bisa terhubung ke internet juga, maka Anda perlu menambahkan NAT (Masquerade) pada Mikrotik.
ip firewall nat add chain=srcnat action=masquerade out-interface=ether1
Sekarang coba lakukan ping ke yahoo.com dari komputer yang ada di LAN
ping yahoo.com
Jika hasilnya sukses, maka setting masquerade sudah benar
DHCP (DynamicHost Configuration Protocol)
Karena alasan supaya praktis, temenku pengin pake DHCP Server. Biar klo tiap ada klien yang konek, dia ga perlu setting IP secara manual. Tinggal obtain aja dari DHCP Server, beres dah. Untungnya Mikrotik ini juga ada fitur DHCP Servernya. Jadi ya ga ada masalah..
Membuat IP Address Pool
ip pool add name=dhcp-pool ranges=192.168.0.2-192.168.0.254
Menambahkan DHCP Network
ip dhcp-server network add address=192.168.0.0/24 gateway=192.168.0.1 dns-server=202.134.1.10,202.134.0.155
Menambahkan Server DHCP
ip dhcp-server add name=DHCP_LAN disabled=no interface=ether2 address-pool=dhcp-pool
Sekarang coba lakukan testing dari komputer klien, untuk me-request IP Address dari Server DHCP. Jika sukses, maka sekali lagi, settingannya udah bener
Bandwidth Control
Agar semua komputer klien pada LAN tidak saling berebut bandwidth, maka perlu dilakukan yg namanya bandwidth management atau bandwidth control
Model yg saya gunakan adalah queue trees. Untuk lebih jelas apa itu, silahkan merujuk ke situsnya Mikrotik
Kondisinya seperti ini:
Koneksi Speedy kan katanya speednya sampe 384/64 Kbps (Download/Upload), nah kondisi itu sangat jarang tercapai. Jadi kita harus cari estimasi rata²nya. Maka saya ambil minimalnya untuk download bisa dapet sekitar 300 Kbps dan untuk upload aq alokasikan 50 Kbps. Sedangkan untuk yg maksimumnya, untuk download kira² 380 Kbps dan upload 60 Kbps.
Lalu, jumlah komputer klien yang ada saat ini adalah 10 buah. Jadi harus disiapkan bandwidth itu untuk dibagikan kepada 10 klien tersebut.
Perhitungan untuk masing² klien seperti ini:
Minimal Download: 300 / 10 * 1024 = 30720 bps
Maximal Download: 380 / 10 * 1024 = 38912 bps
Minimal Upload: 50 / 10 * 1024 = 5120 bps
Maximal Upload: 60 / 10 * 1024 = 6144 bps
Selanjutnya kita mulai konfigurasinya:
Tandai semua paket yg asalnya dari LAN
ip firewall mangle add src-address=192.168.0.0/24 action=mark-connection new-connection-mark=Clients-con chain=prerouting
ip firewall mangle add connection-mark=Clients-con action=mark-packet new-packet-mark=Clients
chain=prerouting
Menambahkan rule yg akan membatasi kecepatan download dan upload
queue tree add name=Clients-Download parent=ether2 packet-mark=Clients limit-at=30720 max-limit=38912
queue tree add name=Clients-Upload parent=ether1 packet-mark=Clients limit-at=5120 max-limit=6144
Sekarang coba lakukan test download dari beberapa klien, mestinya sekarang tiap2 klien akan berbagi bandwidthnya. Jika jumlah klien yg online tidak sampai 10, maka sisa bandwidth yang nganggur itu akan dibagikan kepada klien yg online.
Graphing
Mikrotik ini juga dilengkapi dengan fungsi monitoring traffic layaknya MRTG biasa. Jadi kita bisa melihat berapa banyak paket yg dilewatkan pada PC Mikrotik kita.
tool graphing set store-every=5min
Berikutnya yang akan kita monitor adalah paket² yg lewat semua interface yg ada di PC Mikrotik kita, klo di komputerku ada ether1 dan ether2.
tool graphing interface add-interface=all store-on-disk=yes
Sekarang coba arahkan browser anda ke IP Router Mikrotik. Klo aq di sini:
Nanti akan ada pilihan interface apa aja yg ada di router Anda. Coba klik salah satu, maka Anda akan bisa melihat grafik dari paket2 yg lewat pada interface tersebut.
Dari tutorial diatas saya cuma sampai mengambil langkah pada setting penambahan NAT ( masquerade ) saja. Karena menurut saya DHCP yang sifatnya berubah ubah jadi nanti saat mau limit BW nya terkadang ip tidak sama. CMIIW. dan untuk setting limit saya melakukannya pada remote winbox yang lebih mudah
semoga bermanfaat


KONEKSI INTERNET MODEM USB DENGAN MICROTIK



 ASALAMUALAIKUM



Tutorial Share Koneksi Internet Modem USB dengan Mikrotik - Beberapa tipe Mikrotik baru sudah mendukung port USB yang bisa digunakan untuk berbagai macam hal. Port USB layaknya di perangkat PC, bisa digunakan untuk media storage tambahan seperti USB flashdisk. Ternyata bisa juga difungsikan sebagai interface untuk menghubungkan modem 3G/EVDO. Sehingga menjadikan perangkat Mikrotik lebih flexible dalam pemasangannya, terutama di lokasi yang belum terjangkau koneksi internet yang biasanya menggunakan kabel ataupun wireless.


Perangkat RouterBoard yang telah support interface USB mempunyai ciri-ciri memiliki kode “U” seperti RB411U, RB411UAHR, RB433UAH,  RB751U-2HnD, RB751G-2HnD, RB750UP dan sebagainya. (Catatan: Untuk RB411UAHR dibutuhkan USB power injector untuk menghidupkan sebuah perangkat USB).

Topologi
Dalam artikel ini akan diberikan tutorial langkah langkah dalam menggunakan fungsi port USB untuk modem, sebagai gambaran kondisi jaringan, tutorial kali ini menggunakan perangkat RouterBoard Indoor RB751U-2HnD dan modem sierra 3G 881U, dimana bentuk topologinya seperti yang ada pada gambar dibawah :


Berikut ini Beberapa langkah yang harus kita lakukan dalam konfigurasi :

IP Address
Langkah pertama kita tambahkan di router kita adalah IP Address di interface yang akan kita gunakan untuk jaringan lokal.



Wireless Access Point
berikutnya adalah mengaktifkan interface wlan1 sebagai access point untuk distribusi koneksi wireless ke jaringan local.



DNS
Untuk setting DNS kita harus mengaktifkan parameter “allow remote request” supaya client kita bisa request DNS ke router kita.



USB Devices
Jika IP, interface (ethernet dan wireless) dan DNS sudah dikonfigurasi, kita pasangkan 3G modem kita ke port usb di router. Hal yang perlu kita cek kembali adalah menu "/system resource usb".
Untuk perangkat yang sudah disupport Mikrotik, biasanya akan muncul USB device baru  secara otomatis. Mikrotik juga akan membuatkan interface baru “ppp-out1”.



PPP-Out Internet Dial
Untuk memasukkan Username, Password dan APN dari provider kita, kita masukan di interface ppp-out1 yang sudah dibuat oleh Mikrotik.



NAT Masquerade
Langkah terakhir, kita harus menambahkan srcnat masquerade untuk interface ppp-out1 supaya client bisa akses ke internet.



Catatan : Pastikan bahwa modem yang anda gunakan sudah dikenali oleh OS mikrotik.
Daftar lengkap Modem yang sudah dikenali oleh OS mikrotik ada di :
http://wiki.mikrotik.com/wiki/Supported_Hardware#3G_cards
Oke, buat anda yang ingin mencoba sharing koneksi internet dari modem USB langsung melalui Mikrotik bisa mencoba tutorial ini.

semoga bermanfaat..SALAM BLOGER
